暖通管道系统

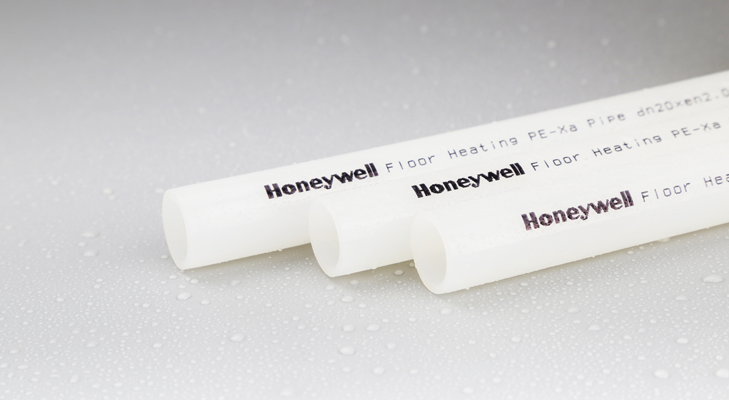

PE-Xa 采暖管

PE-Xa(硅烷交联聚乙烯)采暖管,具有卓越的耐高温耐压性,易弯曲且不易变形,施工方便,是地板采暖的理想材料。但是PE-Xa管材没有热塑性能,不能用热熔焊接的方法连接和修复。


优质材料,优异的热稳定性和耐热性,可用于地板辐射供暖系统和热水系统。满足卫生饮用水的需求,无污染和水垢,极佳耐压性能。出色的柔韧性使 其在铺设时非常便利,连接方式多样化,优秀的散热及导热性能。

■ 性能优异

PE-Xa材料三维网状结构造就了坚韧耐用、耐高压和耐高温的管材性能。化学性能稳定,散热效果良好,耐腐蚀和缩放,低温传热,有显著的记忆性。


■ 柔韧性好、施工方便

PE-Xa材料三维网状结构造就了坚韧耐用、耐高压和耐高温的管材性能。化学性能稳定,散热效果良好,耐腐蚀和缩放,低温传热,有显著的记忆性。


 耐老化、寿命长

10年质保50年使用寿命

公称外径dn(mm)

包装M/卷

壁厚en(mm)

S5

S4

S3.2

16 400
1.8 1.8
2.2
20 300 1.9 2.3 2.8
25 100
2.3 2.8
3.5

管剪


热熔器


试压泵





安装说明:

切断:切断管材,心须使用切管器垂直切断,如无切管器,使用其他工具来切割管材时,切断后应将切头清除干净。

加热:采用 Honeywell 专用熔接器,当熔接器加热到工作指示绿灯亮后,管材和管件同时推进熔器内,并加热到 5-7 秒,详见热熔连接技术要求表。

连接:加热的管材和管件垂直推进并维持 10-12 秒以上,推时用力不要过猛,以防止管头弯曲。

试压:为了确保熔接质量,管道连接 24 小时后再进行压力试验。

验收:管道工程完成交付使用前,必须试压验收方能封管使用。

保温:室外明露敷设或在室内有可能冰冻时应采取保温和防晒措施。


热熔连接技术要求

设计压力Mpa 最小热熔深度 mm 热熔时间 s 加工时间 s 冷却时间 s
20
11.0
5
4
5
25
12.5
7
4
5
32
14.6
8
4
5
40 17.0
12
6
10
50 20.0
18 6 10
63 23.9
24 6 10


热熔连接时注意事项:

1.热熔连接时,管材和管件粘附其它异物时,必须清除干净后熔接。

2.管材和管件用双手推进熔接器模具内,保持 5-10 秒以上,且不能旋转。

3.管材和管件热熔时间过长(超过 10 秒以上),厚度变薄,管材和管件的热熔处容易受到挤压变形,会导致发生漏水现象。
